一、主要功能和特點

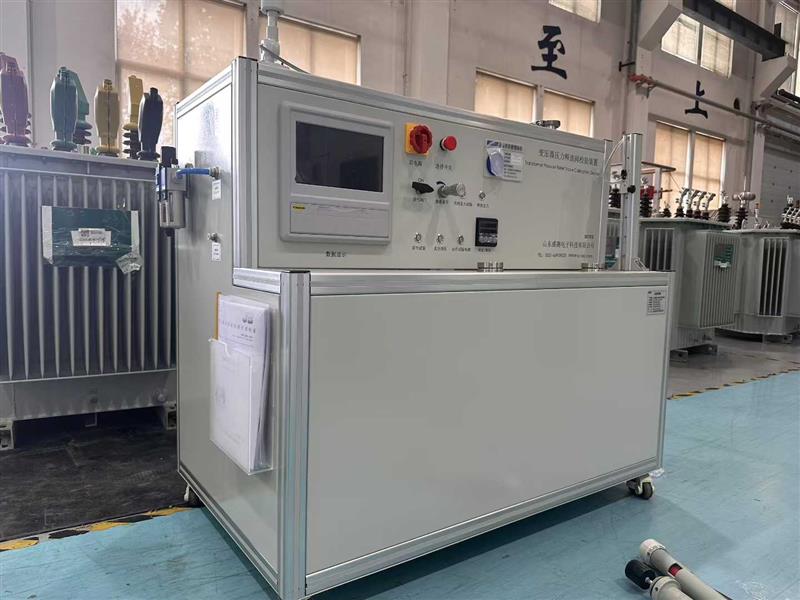

檢測壓力釋放閥的引用標準是機械部JB/T7065-2015《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：開啟壓力試驗、時效開啟性能試驗、密封壓力值的密封性能試驗、關閉壓力試驗、真空密封性能試驗、500次動作可靠性試驗。該校驗裝置主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，查看測試結果，并可對測試結果進行采集數據、波形查看、數據存儲、數據導出、PC控制。

二、技術指標

1. 工作環境溫度：-10℃～40℃

2. 主機工作電壓：AC220V 50Hz

3. 壓力檢測范圍：0～200KPa

4. 壓力顯示分辨率：0.001KPa

5. 密封性能試驗：0～100KPa

6. 精度等級：0.2級

7. 顯示方式：彩色液晶屏帶觸摸功能，可存儲

8. 顯示尺寸：10寸

9. 采樣率：10ms/次

10. 開啟力箱體容積：30L

11. 關閉壓力箱體容積：60L

12. 真空密封性能箱體容積：3L

13. 真空壓力范圍：0~1000Pa

14. 抽真空范圍：＜100Pa

15. 材質：304不銹鋼

16. 重 量：約100kg

17. 保護壓力：100kPa

18. 安裝樣品螺紋規格：按照規格定制
